1605 Nut

1605 Nut
Detalji:
1. DLY 1605 kuglična matica je tip matice sa kugličnim navojem sa specifičnom specifikacijom, gdje "16" označava da je prečnik kugličnog vijka 16 mm, a "05" znači da je vod matice 5 mm.
2. Kuglasta matica 1605 se široko koristi u aplikacijama u mašinstvu, posebno u situacijama kada su potrebne visoka preciznost i velika brzina.
Pošaljite upit
Opis
Pošaljite upit

1605 Dimenzije kuglične matice



1605 matica sa kugličnim vijkom je visoko-komponenta za prijenos visoke preciznosti dizajnirana za glatko, stabilno i precizno linearno kretanje u CNC mašinama, sistemima za automatizaciju i 3D štampačima. Dostupno uSFU, DFU, SCM, SFE, SFA i SFNU tipovi,ispunjava različite zahtjeve performansi u različitim aplikacijama.



SFU1605 matica je najčešći model, poznat po svojim uravnoteženim performansama i jednostavnoj instalaciji, dok DFU1605 ima dvostruku- strukturu matice za veće predopterećenje i krutost. SCM1605 matica ima kompaktan dizajn za ograničene prostore, SFE1605 i SFA1605 su optimizirani za rad velikih provodnika i-brzina, a SFNU1605 osigurava nisku buku i glatku cirkulaciju kuglice.



Proizvedena od čelika GCr15 ili SCM415H, tvrdoće HRC 58–64, svaka matica nudi vrhunsku otpornost na habanje, krutost i dug vijek trajanja. Kada je uparen sa SFU1605 kugličnim vijkom ili drugim modelima sa kugličnim vijkom 1605 i 1610, postiže odličnu preciznost pozicioniranja i minimalan zazor. U poređenju sa drugim proizvodima kao što je kuglični vijak RM1605, DLY-jev kuglični vijak serije SFU1605 ističe se svojom visokom preciznošću, dosljednim kvalitetom i 100% inspekcijom momenta prednaprezanja, unutrašnjeg zazora i preciznosti dimenzija prije isporuke.



Tabela specifikacija para kugličnih vijaka



Tabela specifikacija za set kugličnih vijaka



Tip (TIP):SFU (DIN 69051 Formolu B)

Specification-table-for-ball-screw-set



I: olovo Da: kuglica prolaz kuglice Dia.N: broj kruga perle kruga k: kruta krutost (Kgf/ μm)

Osnovno dinamičko statičko opterećenje (Kgf)

Model

Tip

Referentni podaci Dimenzije kugličnog vijka i matice

d

1

Da

D

A

B

L

W

X

H

Q

N

Ca

Coa

K

SFU1604-4



4

2.381

28

48

10

40

38

5.5

40

M6

4

629

1270

35

SFU1605-3



5

3.175

28

48

10

43

38

5.5

40

M6

3

765

1240

17

SFU1605-4

16

5

3.175

28

48

10

50

38

5.5

40

M6

4

780

1790

20






Tip (TYPE):DFU(DIN 69051FORM B)



DFUDIN-69051FORM-B



I: Odvod Da: Prečnik lopte.N: Broj okreta perle K: Kruta krutost kruga (Kgf/ μm)

Osnovno dinamičko statičko opterećenje (Kgf)



Model

Tip

Referentni podaci Dimenzije kugličnog vijka i matice

d

1

Da

D

A

B

L

W

X

H

Q

N

Ca

Coa

K

DFU1604-4



4

2.381

28

48

10

80

38

5.5

40

M6

4

629

1270

42

DFU1605-3



5

3.175

28

48

10

86

38

5.5

40

M6

3

765

1240

30

DFU1605-4

16

5

3.175

28

48

10

100

38

5.5

40

M6

4

780

1790

43




Kontaktirajte sada





Karakteristike proizvoda i aplikacije

Karakteristike 1605 matice


Visoka preciznost

Matica 1605 je podvrgnuta strogoj obradi i testiranju kako bi se osigurala visoka preciznost u linearnom kretanju.

Velika brzina

Budući da je olovka 5 mm, 1605 matica se rotira jednom, udaljenost linearnog kretanja matice je 5 mm. To znači da je pri istoj brzini, linearno kretanje matice 1605 brže od matice s vodovima od 2 mm.

Visok kapacitet nosivosti

Matica 1605 je dizajnirana da izdrži velika opterećenja i može stabilno raditi u okruženjima s velikim vibracijama i udarnim opterećenjima.

Dug život

Koristeći-kvalitetne materijale i naprednu tehnologiju proizvodnje, 1605 matica ima dug vijek trajanja, smanjujući učestalost zamjene i troškova održavanja.



Detalji o proizvodu

Područja primjene 1605 matica




Horizontalni više{0}}zglobni robot

Koristi se za osu Z, pružajući visoku{0}}preciznost i veliku-brzinu linearnog kretanja.

Montažni roboti

Precizna kontrola pozicije montaže i brzine komponenti na automatizovanim proizvodnim linijama.

Automatski utovarivač

Poboljšajte efikasnost i tačnost utovara i istovara, prilagodite se različitim materijalima i radnom okruženju.

ATC uređaj mašine za obradni centar

Realizuje automatsku razmenu alata i poboljšava efikasnost i tačnost obrade.

Medicinska oprema

Osigurajte precizan rad opreme u prilikama koje zahtijevaju visoku preciznost i visoku pouzdanost, kao što su hirurški roboti i oprema za medicinsko testiranje.

Mala montažna oprema

Koristi se za detekciju čipova i montažu kako bi se ispunili zahtjevi visoke preciznosti i velike brzine.

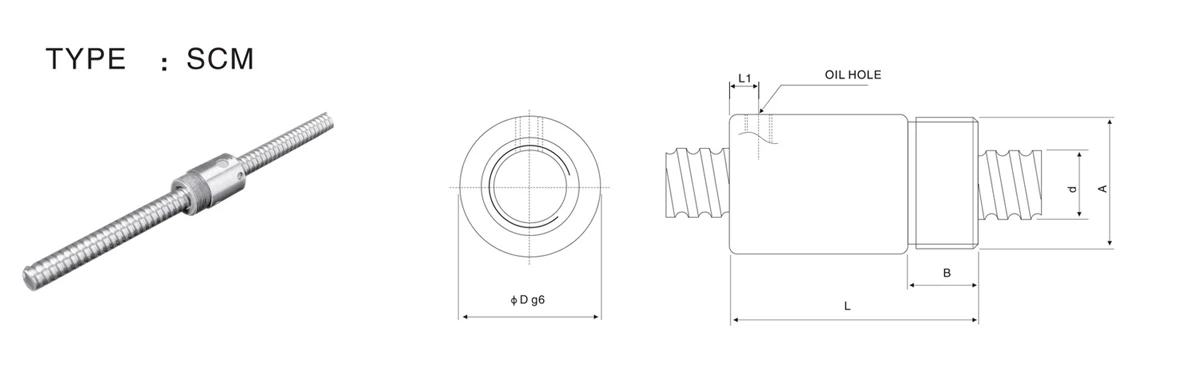

SCM



Model: SCM

Model

Specifikacije

d

l

Da

D

A

B

L

Q

L1

N

Ca(kgf)

kakao (kgf)

k

SCM1604-3

16

4

2.381

29

M22X1.5P

8

32

-

-

3

435

920

16

SCM1605-3

16

5

3.175

28/32

M27X1.5P

16

50

M6

6.5

4

765

1240

17

SCM1605-4

16

5

3.175

28/32

M30X1.5P

16

56

M6

6.5

4

980

1650

23






Type-SFE



 Model: SFE

Model

Tip

Referentni podaci Dimenzije kugličnog vijka i matice

d

1

Da

D

A

E

B

L

X

W

H

Q

N

Ca

Coa

K

SFE1616-4



16

2.778

32

53

10.1

10

38

4.5

42

34

M6

1.7X2

650

1280

19

SFE1616-6

16

16

16

2.778

32

53

10.1

10

38

4.5

42

34

M6

1.7X4

1180

2550

36

SFE1632-3

32

3.175

34

55

10.5

10

34

5.5

45

36

M6

0.7X2

410

680

21

SFE1632-6

32

3.175

34

55

10.5

10

34

5.5

45

36

M6

0.7X4

820

1360

41






SFA-DIN-69051-FORM-B-Series-Specifications

Model: SFA

Model

Prečnik osovine d

olovo

I

prečnik perle Da

Veličina matice

BALL; NAT LOAD RATING

Krutost

D

A

E

B

L

W

H

X

Q

N

Ca(kgf)

kakao (kgf)

Kgf/um

SFA1605-3.8

15

5

2.778

28

48

5

10

31

38

40

5.5

M6

3.8X1

1112

2507

30

SFA1610-2.8

10

2.778

28

48

5

10

42

38

40

5.5

M6

2.8X1

839

1821

23

SFA1616-1.8

16

2.778

28

48

5

10

43

38

40

5.5

M6

1.8X1

552

1137

14

SFA1616-2.8

16

2.778

28

48

5

10

59

38

40

5.5

M6

2.8X1

808

1769

22

SFA1620-1.8

20

2.778

28

48

5

10

50

38

40

5.5

M6

1.8X1

554

1170

14






SFNU-DIN-69051-FORM-B-Series-Specifications



Model: SFNU

Model

Prečnik osovine d

olovo

I

prečnik perle Da

Veličina matice

BALL; NAT LOAD RATING

Krutost

D

A

E

B

L

W

H

X

Q

N

Ca(kgf)

kakao (kgf)

Kgf/um

SFNU1605-4

16

5

3.175

28

48

5

10

45

38

40

5.5

M6

1X4

1380

3052

32

SFNU1610-3

10

3.175

28

48

5

10

57

38

40

5.5

M6

1X3

1103

2401

26





Kontaktirajte sada



Dokaz koji podržava proizvod



Testiranje ključnih performansi



1. Ispitivanje statičkog opterećenja

Primijenite 1,5 puta nominalno dinamičko opterećenje (oko 12kN za maticu 1605) u trajanju od jedne minute bez plastične deformacije.



2. Dinamički životni test

90% uzoraka dostiže nazivni vijek trajanja (npr. milion okretaja) bez pucanja ili pucanja.

Kontrola čišćenja i čišćenja



Stepen očuvanosti:



Ocjena

Aksijalni zazor (mm)

Primjenjivi scenariji

P0

0.005-0.010

precizna mašina alatka

P3

0.015-0.025

General Automation

Metoda detekcije: mjerač mjerača mjeri zazor



Potpuni pregled predmeta prije isporuke



Test Item

Alati/Metode

Raspon tolerancije

Frekvencija

olovna preciznost

olovni mjerni instrument

±0,005 mm/300 mm

100 posto

hrapavost utora

površinski profilometar

Ra Manji ili jednak 0,3 μm

Skupno uzorkovanje 10%

Vanjski prečnik matice

Mikrometar

16±0,01 mm

100 posto

Aksijalno strujanje

Indikator biranja

Manje ili jednako 0,05 mm

100 posto

obrtni moment predopterećenja

Torque Tester

0,5-1,2N · m (P0 nivo)

5% po seriji



Intimna usluga,{0}}bez brige nakon{1}}prodaje



product-1-1

Pakovanje:

vezivanje čeličnih traka: više-navrtke su pričvršćene čeličnim trakama, pogodne za standardizirane palete.

omotanje od skupljajućeg filma: otporno na vlagu-i prašinu-, pogodno za matice male veličine.

drvena kutija/paleta + folija za omatanje: protiv -udara, pogodna za teške orahe.

1. Po-Okvir politike nakon prodaje

① Period zamjene

Pod pretpostavkom da je oprema netaknuta, pribor kompletan i pakovanje netaknuto, može se besplatno zamijeniti pod bilo kojim od sljedećih uslova:

Problemi s kvalitetom: zbog grešaka u dizajnu, proizvodnji ili materijalu uzrokuju funkcionalni kvar i ne mogu se popraviti;

Model se ne podudara: zbog grešaka u preporuci uzrokovanih zahtjevima kupaca ne odgovara, može zamijeniti istu kategoriju proizvoda.

Zahtjevi vaučera: potrebna je važeća faktura za kupovinu, dostavnica ili-zapis za prijavu.

②Period popravke (obično u roku od jedne godine)

Besplatna popravka kvarova uzrokovanih greškama u dizajnu, proizvodnji ili sirovinama (kao što su trošenje navoja, kvar prije{0}}kompresije, tolerancija tačnosti, itd.);

Odricanje od odgovornosti: Lov{0}}oštećenje (nepravilna instalacija, neovlašteno rastavljanje, korištenje preopterećenja), viša sila (zemljotres, požar) ili potrošni materijal (mast za podmazivanje) nisu uključeni.



2. Ne-pokriće garancije (česti slučajevi odbijanja osiguranja)

Sljedeći uvjeti mogu dovesti do odbijanja usluge nakon{0}}prodaje:

① Kršenje operacije: nije instaliran/korišten prema uputama (kao što je otpuštanje uzrokovano nekorištenjem kontra matice), neovlaštene izmjene ili zavarivanje;

②Muškarac{0}}načinio štetu: mehanički sudar, abnormalni ulazni napon, dotok vode i korozija;

③ Nedostaju vaučeri: izmijenjeni ili izgubljeni jamstveni listovi i fakture;

④Odgovornost za transport:oštećenja uzrokovana logistikom tokom popravke (problemi s ambalažom koja nije-proizvođač).

SFU1605-3

3. Podjela odgovornosti za troškove održavanja



Projekt

U garantnom roku

Van garancije

Troškovi pribora i materijala

Besplatno

Kupac (po trošku)

Naplata usluge

Besplatno

Predanost kupaca

Freight

Obveza dobavljača (potreban vaučer)

Predanost kupaca



Uputstvo za upotrebu



07f4dd73e88ee47cb875a4579ecf334

1. Proces prijave

Kontaktirajte ovlaštene kanale: dostavite opis greške i serijski broj proizvoda putem korisničke službe proizvođača ili ovlaštenog servisa;

Obezbedite vaučere: otpremite fakture, obrasce za prijem i fotografije proizvoda (uključujući oštećene delove);

Pregled popravke: nemojte rastavljati prije potvrde proizvođača, inače se kvalifikacija za jamstvo može izgubiti.

2. Rješavanje sporova

Ako se sumnja u odgovornost za grešku, može se zatražiti izvještaj o inspekciji-treće strane.

Prijedlog nabavke



1. Prilikom kupovine:dati prednost dobavljačima koji daju detalje o garanciji (kao što su našiDLY) i potvrditi da li je uključena životna obaveza tačnosti;

2. Kada koristite:striktno slijedite specifikacije za instalaciju (kao što su pre-kontrola momenta kompresije, mjere protiv-olabavljenja), vodite operativnu evidenciju kako biste izbjegli sporove oko odgovornosti;

3. Tokom održavanja:redovno provjeravajte aksijalni zazor (preporučuje se manje od ili jednako 0,02 mm) i status podmazivanja kako biste produžili stvarni vijek trajanja.

3 1

FAQ



P: Imate li proizvode na zalihama?

O: DA, imamo proizvode na lageru.

P: Mogu li miješati različite modele u jednom kontejneru?

O: Da, različiti modeli se mogu miješati u jednom kontejneru, ali količina svakog modela ne smije biti manja od MOQ.

P: Kako vaša fabrika radi u pogledu kontrole kvaliteta?

O: Kvalitet je prioritet. DLY Ljudi uvijek pridaju veliku važnost kontroli kvaliteta od samog početka do kraja proizvodnje. Svaki proizvod će biti u potpunosti sastavljen i pažljivo testiran prije nego što bude spakovan za otpremu.

P: Koji su vaši uslovi garancije?

O: Nudimo različito jamstveno vrijeme za različite proizvode. Molimo kontaktirajte nas za detaljne uslove garancije.
