Struk{0}}Tip SFU kuglasta matica

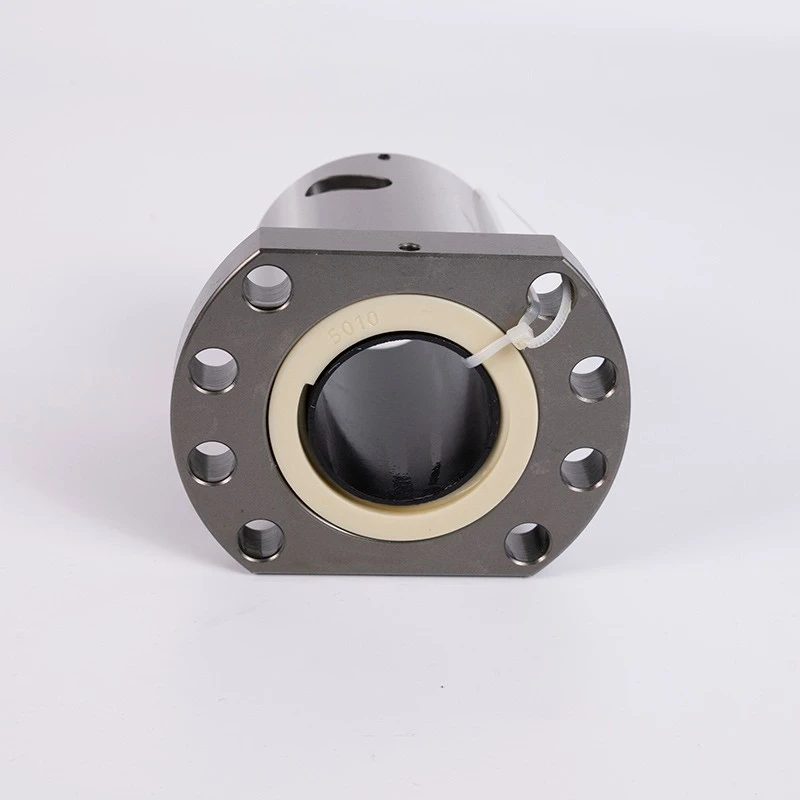

Thestruk-tip SFU maticeje jednostruka kuglična matica s prirubnicom sa dva smanjena bočna dijela na prirubnici za montažu. Gledano sprijeda, ovi smanjeni dijelovi stvaraju obris prirubnice u obliku struka, a ne potpuno okrugli profil.
Oblik struka uglavnom utiče na montažni omotač i sučelje prirubnice. Ne predstavlja stepen tačnosti ili poseban princip prenosa sa kugličnim navojem. Ovu vrstu matice treba odabrati kada sjedište matice, montažna ploča ili zamjenski prostor mašine odgovaraju njenom profilu prirubnice.
Smanjene strane prirubnica stvaraju uži obris montaže.
Kompaktna struktura sa jednom-navrtkom za standardne kombinacije vijaka SFU.
Model, dimenzije prirubnice i podudaranje -osovine vijaka moraju se provjeriti.
Prirubnica struka i ugradne dimenzije
SFU maticu tipa struka- ne treba birati samo prema nominalnom prečniku zavrtnja i vodi. Dvije matice sa oznakom "1605" ili "2005" mogu imati različite obrise prirubnice, dužine matice, položaje rupa za montažu{4}} ili strukture povrata kugle.
Sljedeće dimenzije treba provjeriti u odnosu na mašinski crtež ili originalnu maticu:
| Simbol | Značenje | Zašto je važno |
|---|---|---|
| d | Nazivni prečnik vijka | Identificira odgovarajuću veličinu osovine{0}}šrafa. |
| l | Olovo | Određuje linearni hod po okretaju vijka. |
| D | Vanjski promjer tijela matice | Mora odgovarati kućištu matice ili otvoru za montažu. |
| A / W / H | Konturne dimenzije prirubnice | Definirajte omotnicu za montažu u obliku struka{0}}. |
| B | Debljina prirubnice | Utječe na aksijalni položaj ugradnje. |
| L | Ukupna dužina matice | Mora odgovarati raspoloživom prostoru aksijalne instalacije. |
| X | Prečnik rupe za montažu | Mora odgovarati montažnim vijcima i pozicijama rupa. |
| Q | Navoj{0}}porta za podmazivanje | Koristi se za potvrdu veze za podmazivanje. |
Na primjer, "12" u SFU1204 identifikuje nominalni prečnik zavrtnja od 12 mm. To nije vanjski prečnik matice. Odgovarajuće dimenzije tijela matice i prirubnice moraju se pročitati odvojeno od specifikacijskog crteža.
Specifikacije za struk{0}}Tip SFU matice
DLY isporučuje SFU matice tipa struka- za više promjera vijaka, vodova i konfiguracije kola. Originalni specifikacijski crtež ispod daje detaljne dimenzije matice i ocjenu opterećenja.
Uobičajeni modeli uključuju:
| Screw Diameter | Tipični modeli | Available Leads |
|---|---|---|
| 12 mm | SFU1204-3 | 4 mm |
| 16 mm | SFU1604, SFU1605, SFU1610 | 4, 5, 10 mm |
| 20 mm | SFU2005, SFU2010 | 5, 10 mm |
| 25 mm | SFU2505, SFU2510 | 5, 10 mm |
| 32 mm | SFU3205, SFU3206, SFU3210 | 5, 6, 10 mm |
| 40 mm | SFU4005, SFU4010 | 5, 10 mm |
| 50 mm | SFU5005, SFU5010, SFU5020 | 5, 10, 20 mm |
| 63 mm | SFU6310, SFU6320 | 10, 20 mm |
| 80 mm | SFU8010, SFU8020 | 10, 20 mm |
| 100 mm | SFU10020-4 | 20 mm |
Dostupnost modela i dimenzije matice treba potvrditi prije naručivanja. Sufiksi kao što su -3, -4, -6 ili -3/2 identifikuju različite konfiguracije kola i ne smiju se izostaviti kada se podudaraju zamjenske matice.
Karakteristike proizvoda i aplikacije
Definirani montažni profil
Prirubnica u obliku struka{0}} pruža drugačiji obris instalacije od potpuno okrugle prirubnice. Korisno je kada je sjedište matice ili okolna struktura stroja dizajnirana oko smanjenih strana prirubnice.
Više SFU specifikacija
Dostupni su različiti nazivni prečnici, vodovi, dužine matica i konfiguracije kola. Ovo omogućava da se oblik prirubnice koristi u širokom rasponu standardnih kombinacija SFU vijaka.
Izbor opterećenja i krutosti
Dinamičko opterećenje, statičko opterećenje i krutost razlikuju se prema modelu i konfiguraciji kola. Ove vrijednosti treba provjeriti zajedno sa stvarnim aksijalnim opterećenjem, brzinom, hodom, radnim ciklusom i potrebnim vijekom trajanja.
Tipične primjene
SFU navrtke tipa Waist- mogu se koristiti u CNC opremi, mašinama za automatizaciju, linearnim modulima, mašinama za obradu drveta, opremi za pakovanje i zamjenskim sklopovima gdje interfejs za montažu odgovara prirubnici u obliku struka.
Usklađivanje sa zamjenskom SFU maticom
Nova matica se ne može bezbedno izabrati samo iz nominalnog prečnika i olova. Čak i kada dvije matice dijele istu oznaku "1605" ili "2510", one se mogu razlikovati po promjeru tijela, dimenzijama prirubnice, ukupnoj dužini, konfiguraciji kola i zazoru povratnog{3}}sistema.
Molimo navedite sljedeće informacije prilikom zamjene postojeće matice:
- Potpuni broj modela, uključujući sufiks kola.
- Nominalni prečnik vijka i provodnika.
- Dimenzije tijela matice i prirubnice.
- Jasne fotografije originalne matice i vijka.
- Stanje postojeće vijčane staze.
- Potrebna količina.
Trake i veličine kuglica moraju odgovarati stvarnoj osovini zavrtnja. Novu maticu ne bi trebalo na silu navući na stari vijak samo zato što su nominalni prečnik i provod identični.
Materijal matica i početna obrada
DLY obično koristi 20CrMo za tijelo kuglične matice. Proizvodni proces uključuje pripremu blanka, tokarenje, oblikovanje prirubnica, mašinsku obradu unutrašnjeg i spoljašnjeg prečnika, obradu montažnih{2}}otvora i mašinsku obradu-puta{4}}u vezi sa kugličnim stazom.
Tokom početne obrade, ključne dimenzije kao što su promjer tijela matice, debljina prirubnice, ukupna dužina, položaj montažnog{0}}položaja otvora za montažu i položaj otvora za podmazivanje{1}}provjeravaju se u odnosu na odgovarajući crtež modela.
Obrada rupa, navoja i detalja
Rupe za montažu, otvori za podmazivanje, elementi za držanje i povezani navoji se obrađuju prema pojedinačnom crtežu matice. Veličina i položaj navoja razlikuju se od modela; manje matice obično koriste M6 priključke za podmazivanje, dok neki veći modeli koriste M8.
Neravnine i ostatke obrade moraju se ukloniti prije montaže kugle. Čišćenje je posebno važno oko slijepih rupa, cirkulacijskih prolaza, otvora za podmazivanje i pričvrsnih žljebova.
Inspekcija tokom proizvodnje
- Prije obrade provjerite sirovinu i blanko.
- Tijekom proizvodnje provjerite tijelo matice, prirubnicu i montažne dimenzije.
- Prije montaže provjerite rupe, navoje, ivice i stanje površine.
- Očistite maticu i cirkulacijske prolaze prije spajanja kuglica.
- Prije slanja potvrdite model, izgled i potrebne dimenzije.
Stepen tačnosti kompletnog sklopa kugličnih vijaka ovisi o osovini vijka, podudarnosti matice i načinu proizvodnje. Stoga se samostalna zamjenska matica ne bi trebala opisivati kao C3, C5 ili C7 bez uzimanja u obzir odgovarajuće osovine zavrtnja.
Preventivno održavanje
Održavajte odgovarajući film za podmazivanje i spriječite prašinu, strugotine, ostatke rashladne tekućine ili druge zagađivače da uđu u tragove kuglica. Intervali podmazivanja treba odrediti prema brzini, opterećenju, hodu, radnoj temperaturi, nivou kontaminacije i vrsti maziva.
Izbjegavajte miješanje nekompatibilnih masti. Kada mijenjate vrstu maziva, očistite staro mazivo u skladu sa smjernicama o kompatibilnosti dobavljača masti.
Povremeno provjeravajte kretanje, buku, stanje podmazivanja, aksijalni zazor i sigurnost montaže. Ako se otkrije nenormalan otpor, vibracije ili povećanje zazora, zaustavite sistem i pregledajte maticu, stazu zavrtnja, poravnanje i potporni raspored.
DLY snabdevanje i podrška
- SFU navrtke tipa struka-u višestrukim kombinacijama promjera-i-olova.
- MOQ počevši od jednog komada za odgovarajuće standardne proizvode.
- Model, crtež i montaža{0}}potvrda dimenzija.
- Poklapanje osovine{0}} matice i vijka prema stvarnim zahtjevima.
- Kontrola proizvodnje i zaštitna izvozna ambalaža.
Da uporedite kompletne sklopove vijaka-i-navrtki, pogledajte SFU kuglični vijak . Za ostale strukture matica, posjetite Kategorija kuglične matice DLY .
Česta pitanja o struk-Tip SFU matica
P: Šta znači "struk-tip"?
O: Opisuje obris prirubnice. Dvije strane prirubnice su smanjene, stvarajući profil za montažu u obliku struka, a ne potpuno okruglu prirubnicu.
P: Da li je struk-navrtka zamjenjiva sa svakom SFU maticom?
O: Ne. Prečnik zavrtnja, vod, spoljašnji prečnik matice, dimenzije prirubnice, ukupna dužina, rupe za montažu, konfiguracija kola i podudaranje staza kugle- moraju odgovarati.
P: Mogu li kupiti samo zamjensku kugličnu maticu?
O: Narudžba{0}}samo matice se može procijeniti, ali postojeća osovina zavrtnja i originalne informacije o matici moraju biti provjerene. Nominalno identična matica možda neće raditi ispravno na neusporedivoj ili istrošenoj osovini zavrtnja.
P: Kako mogu identificirati prečnik zavrtnja i provod?
O: Broj modela obično uključuje obje vrijednosti. Na primjer, SFU1605 označava nominalni prečnik zavrtnja od 16 mm i provod od 5 mm. Izmjerite stvarne komponente ili navedite originalni model kada je identifikacija nesigurna.
P: Da li ocjena tačnosti pripada samo matici?
O: Ne. Preciznost se odnosi na kompletan sklop kugličnih vijaka i uglavnom ovisi o osovini vijka, načinu proizvodnje i podudarnosti matice. Zasebna matica ne može samostalno pretvoriti postojeći vijak u viši razred točnosti.
P: Koje informacije trebam dati za zamjensku maticu?
O: Navedite kompletan model matice, promjer vijka, dimenzije provodnika, prirubnice i matice, fotografije originalnih dijelova, stanje osovine{0}}zavrtnja i potrebnu količinu.
