XY Linear Motion Table Opis
GX40 XY Linear Motion Table je težak-, visoko{2}}precizan linearni stepen dizajniran za CNC mašine, sisteme za automatizaciju i aplikacije za pozicioniranje. Poseduje pogon sa kugličnim vijkom sa linearnom vođicom, ojačani poprečni radni sto i kompatibilan je sa 42/57 koračnim motorima ili 40/60 servo motorima sa prirubnicom.
Ovaj modul se može koristiti kao stepen sa jednom-osom ili kombinovan u XY dual-osni sistem za više-kontrolu kretanja u više smjerova. Sa dužinama putovanja u rasponu od 10 mm do 2000 mm (prilagodljivo), to je praktična opcija za naknadnu ugradnju postojeće opreme ili izgradnju novih-sistema za pozicioniranje s dvije ose od nule - bez redizajniranja cijele vaše platforme za kretanje.
Pogledajte naš cijeli asortiman linearnih modula →
Parametri tablice linearnog kretanja XY
- Model: GX40
- Tip: Jednostruki-modul sa kugličnim vijkom
- Raspon putovanja: 10-2000 mm (prilagodljivo)
- Kompatibilne prirubnice: 40/60 servo motori, 42/57 koračni motori
- Kompatibilni vodeći vijci: 1204/1605/1610/1616/1620
- Preciznost zavrtnja: ±0,03 mm
- Referentno opterećenje: 40 kg horizontalno, 30 kg vertikalno
Veličina tablice za linearno kretanje XY
XY linearno kretanje Pogled na stol odozgo
XY linearni prikaz stola sa strane
XY Tabela linearnog kretanja Pogled odozdo
Karakteristike tablice za linearno kretanje XY
Visoko{0}}precizni kuglični vijak
Kuglični vijak osigurava stabilne performanse i ponovljivo pozicioniranje, čak i pod velikim-brzinama i velikim-uslovima opterećenja.
Ojačani 12mm linearni blok vodilice
Pruža glatke,-hode sa niskim trenjem sa jakom krutošću i dugotrajnom-otpornošću na habanje pri kontinuiranom radu.

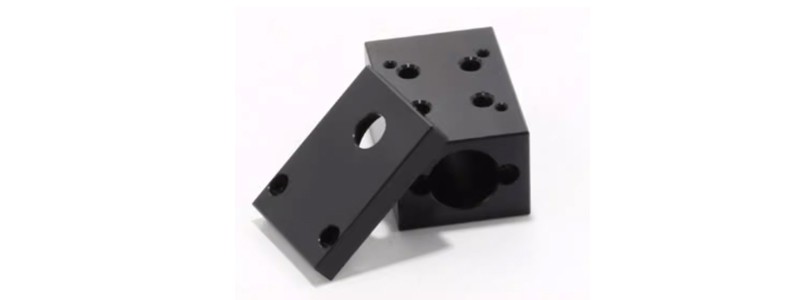

Visokokvalitetne{0}}komponente za montažu
Dijelovi su obrađeni od 6061 aluminijuma sa uvezenom CNC opremom, a zatim eloksirani da izdrže ponovljene cikluse opterećenja tipične za zadatke pozicioniranja sa kugličnim{1}}navrtnjem{2}}.
Prilagodljiva montaža motora i konfiguracija pozornice
Kao tvornički proizvođač, nudimo prilagodljive linearne stupnjeve, uključujući ploče za montažu motora, dužinu hoda i druge specifikacije.
Takođe nudimo 3D CAD crteže koji podržavaju vaše potrebe dizajna i integracije.
Klizne matice za brzu instalaciju
M3/M4 klizne matice sa strane i M5 matice na bazi omogućavaju brzu montažu krajnjih prekidača i sigurno pričvršćivanje na okvir vaše opreme - bez potrebe za bušenjem.
XY Linear Motion Table Detail
- Linearna vodilica od 12 mm sa blokom – Pruža glatko linearno vođenje i visoku krutost.
- Kuglični vijak – Osigurava precizan prijenos i dug vijek trajanja.
- Zadebljani radni sto – Povećava nosivost i strukturnu stabilnost.
- Plum Coupling – Smanjuje vibracije i kompenzuje neusklađenost između vijka i motora.
- Prilagodljiva ploča za montažu motora – Kompatibilna s različitim tipovima motora.
- 42/57 koračni motor (opciono) – Široko korišteni modeli, koji nude snažan obrtni moment i preciznost.
Primjena XY tablice linearnog kretanja
GX40 XY Linear Motion Table je pogodan za širok spektar aplikacija za precizno kretanje i pozicioniranje u industrijskim i laboratorijskim okruženjima, uključujući:
- CNC mašine – precizna više{0}}osna obrada i graviranje.
- 3D štampanje i aditivna proizvodnja – precizno XY pozicioniranje za glave za štampanje ili nanošenje materijala.
- Oprema za automatizaciju – izaberite-i-sisteme, montažne linije i robotsku integraciju.
- Optički i mjerni instrumenti – visoko{0}}precizno poravnanje i pozicioniranje senzora, kamera ili lasera.
- Laboratorijske i testne aplikacije – rukovanje uzorcima, faze inspekcije i eksperimentalne postavke.
- Industrijska izrada prototipa – svestrana platforma XY pokreta za testiranje i razvoj.
FAQ – XY tablica linearnog kretanja
P: Šta je GX40 XY Linear Motion Table?
O: GX40 je visoko{1}}precizni linearni stepenski modul sa kugličnim vijkom, linearnom vodilicom od 12 mm, ojačanim poprečnim radnim stolom i kompatibilan sa 42/57 koračnim motorima ili 40/60 servo motorima s prirubnicom. Može se koristiti kao stepen sa jednom{8}}osom ili kombinovan u XY dual-osni sistem.
P: Koje dužine hoda su dostupne?
O: Raspon putovanja je od 10 mm do 2000 mm i može se prilagoditi kako bi zadovoljio vaše specifične zahtjeve primjene.
P: Koji motori su kompatibilni sa ovom fazom?
O: Podržava koračne motore 42/57 i servo motore s prirubnicom 40/60. Dostupne su i prilagođene ploče za montažu motora.
P: Koje opcije kugličnih vijaka i precizne ocjene su dostupne?
O: Opcije kugličnih vijaka: 1204, 1605, 1610, 1616, 1620 Preciznost: ±0,03 mm
P: Koja je nosivost?
O: Horizontalno: 40 kg Vertikalno: 30 kg Za veća opterećenja ili posebne primjene, kontaktirajte nas za više detalja.
P: Može li se ovaj modul prilagoditi?
O: Da, GX40 je potpuno prilagodljiv. Opcije uključuju dizajn ploče motora, dužinu hoda, tip prirubnice i više. 3D CAD crteži su dati za podršku integracije.
P: Mogu li kombinirati više modula za XY kretanje?
O: Apsolutno. GX40 je dizajniran da se lako kombinuje u dual-os XY sisteme za višesmjerno kretanje.
P: Koji materijali i površinski tretmani se koriste?
O: Obrađeni dijelovi: 6061 aluminijum obrađen uvezenim CNC mašinama za preciznost. Komponente: anodizirana površinska obrada za izdržljivost i otpornost na habanje.
P: Kako se instaliraju krajnji prekidači ili senzori blizine?
O: Bina dolazi sa M3 kliznim maticama sa strane za granične prekidače/senzore blizine i M4 kliznim maticama na dnu za sigurno fiksiranje bine.
P: Gdje se ova faza najčešće koristi?
O: CNC mašine, 3D štampači, oprema za automatizaciju, optički instrumenti, laboratorijske postavke, industrijska izrada prototipa i druge aplikacije visoke{1}}preciznosti za XY pozicioniranje.
B2B informacije o kupovini
Pružamo fleksibilna i pouzdana rješenja za snabdijevanje kompanijama širom svijeta.
- MOQ (minimalna količina narudžbe): 1 jedinica – idealno za izradu prototipa ili male{1}}serijske proizvodnje.
- Prilagođene narudžbe: Faze se mogu prilagoditi prema vašim zahtjevima, uključujući dužinu hoda, tip motora, veličinu prirubnice i još mnogo toga.
- Vrijeme isporuke: Standardne jedinice se isporučuju u roku od 7-30 dana ovisno o količini narudžbe; veće narudžbe se mogu brzo dogovoriti.
- Cijene: Konkurentne cijene sa popustima za kupovinu na veliko.
- Tehnička podrška: 3D CAD crteži i kompletna tehnička dokumentacija su obezbeđeni za podršku dizajnu i integraciji.
- Garancija i nakon{0}}usluga: 1-godišnja garancija i brza podrška kako bi se osigurao nesmetan rad i zadovoljstvo kupaca.
- Kontaktirajte nas danas kako bismo razgovarali o vašim specifičnim zahtjevima i dobili personaliziranu ponudu.
